Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Model Produk: | Kabel Sta Al | Bahan Konduktor: | Aluminium, Al |
|---|---|---|---|
| Bahan isolasi: | XLPE | Jenis Armor: | STA |
| Inti: | 3 Inti | Tegangan: | MV, 15kV |
| Dibuat Standar: | IEC, BS, ADALAH, VDE | Jaminan: | dua tahun |
| perusahaan: | grup shenghua | Merek: | Kabel Sh |
| Menyoroti: | Kabel kabel lapis baja fleksibel XLPE,kabel kabel lapis baja fleksibel 240mm2,kabel kawat lapis baja 15kV |
||

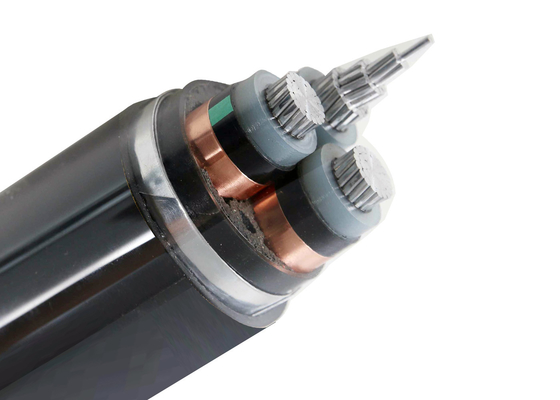

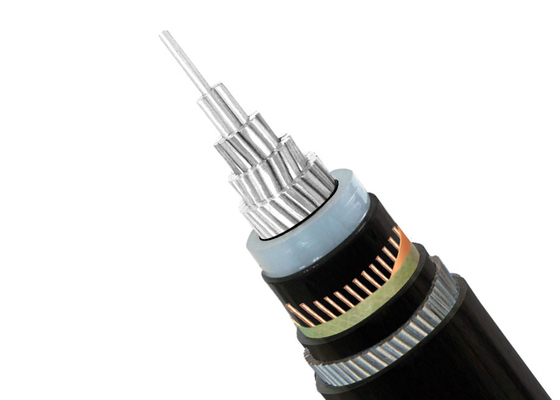

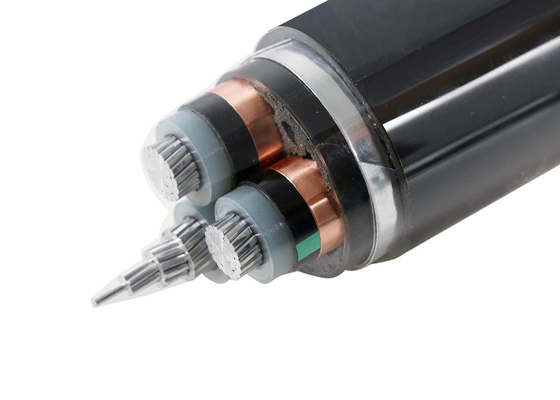

Struktur:
Stranded konduktor aluminium telanjang, Lapisan dalam bahan semikonduktor, Isolasi inti dari polyethylene silang, Lapisan luar bahan semikonduktor, Layar pita tembaga,Filler strip, benang, atau kertas,Kain tenunantape rapping,DiekstrusiLapisan dalam PVC, Lapisan Pita Baja Galvanis, Lapisan Umum Polyvinylchloride (PVC) atau FR-PVC, PE, LSOH
Aplikasi:
Digunakan di stasiun trafo, blok switching, di pembangkit listrik dan pabrik industri.
Kabel listrik tegangan menengah untuk aplikasi statis di tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di air,dalam kondisi di mana kabel tidak terkena tekanan mekanik yang lebih berat dan ketegangan tarik.
Karena faktor kehilangan dielektriknya yang sangat rendah, yang tetap konstan selama seluruh umur operasinya, dan karena sifat isolasi XLPE yang sangat baik,yang terpasang secara longitudinal dengan kuat dengan layar dalam dan luar dari bahan semikonduktif (diekstrusi dalam satu proses), kabel memiliki keandalan operasi yang tinggi.
Standar:
Internasional: IEC 60502, IEC 60228, (IEC 60332-3 untuk ZR-YJV32, ZR-YJV72hanya)
China: GB/T 12706, (GB/T 18380-3 untuk ZR-YJV)32, ZR-YJV72hanya)
Standar lain seperti BS,DIN dan ICEA atas permintaan
Nama kode:
YJ: Isolasi XLPE
L: Konduktor aluminium
V: Lapisan PVC
32:Pengaman kawat baja3 inti
22:Pengaman pita baja3 inti
72: Pengepungan kawat aluminium1 inti
62: Pemasangan pita stainless steel
ZR: tahan api
| MV ((11kv 15kv 33kv) Kabel Listrik | ||
| Model dan Deskripsi Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Nomor inti | Luas penampang konduktor ((mm2) |
| Isolasi xlpe | 1 inti 3 inti | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm persegi |
| Inti Cu | ||
| YJV, N2XSY;kabel listrik berlapis PVC | ||
| YJV22; pita baja lapis baja, kabel listrik berlapis PVC | ||
| YJV32, YJV42; Kawat baja lapis baja, kabel listrik berlapis PVC | ||
| Al Core | ||
| YJLV, NA2XSY; Kabel listrik berlapis PVC | ||
| YJLV22; pita baja lapis baja, kabel listrik berlapis PVC | ||
| YJLV32, YJLV42; kawat baja lapis baja, kabel listrik berlapis PVC | ||
Data teknis:
Suhu konduktor maksimum: di bawah normal (90OC), darurat (130OC) atau sirkuit pendek tidak lebih dari 5 s (250 °C) kondisi.
Min. Suhu Lingkungan 0OC, setelah pemasangan dan hanya ketika kabel berada dalam posisi tetap
Min. Radius lentur: 15 x kabel O.D untuk inti tunggal
12 x kabel O.D untuk multi core
| Tegangan uji | 6 / 10 kV | [kV] | 21 / 5 menit. |
| 12 / 20 kV | [kV] | 42 / 5 menit | |
| 18 / 30 kV | [kV] | 63 / 5 menit. | |
| Kisaran suhu | bergerak | -5°C sampai +70°C | |
| tetap | -20°C sampai +70°C | ||
| Suhu operasi | Sirkuit pendek | °C | 250 |
| Waktu sirkuit pendek | Max. | [detik] | 5 |
| Radius lentur | Min. | x diameter | 15 |
| Kemampuan terbakar | standar | EN 60332-1-2 |
Sertifikat
ISO,CE, KEMAIEC,RoHS, CCC,P3Cdan lebih banyak lagi pada permintaan
