Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Fase conduxtor: | Aluminium | Konduktor netral: | Paduan Aluminium |
|---|---|---|---|
| Isolasi: | XLPE | Tegangan nominal: | 0,6/1kV |
| Core No.: | 4 | Aplikasi: | Saluran listrik overhead |
| perusahaan: | grup shenghua | Merek: | Kabel Sh |
| Menyoroti: | Kabel Daya Udara,Kabel Listrik Shenghua,1 Kabel yang terbungkus dengan Messenger Aerial |
||

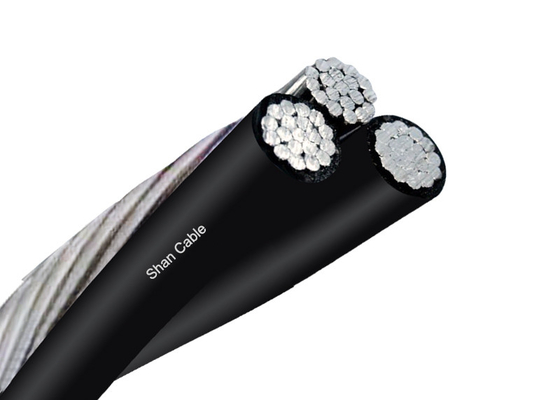

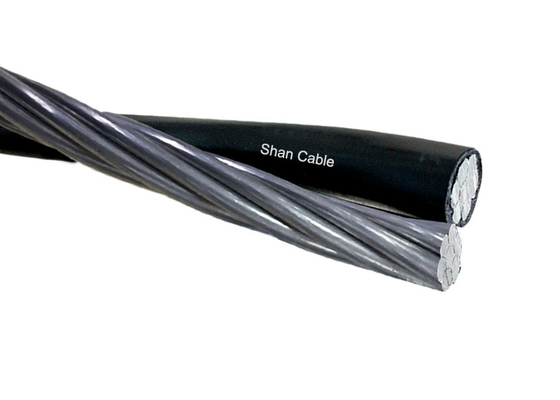

Kabel Isolasi Xlpe Bundel Udara, Kabel Daya Udara Dengan 1 Konduktor Messenger
Deskripsi
3 Konduktor fase + 1 konduktor Messenger
Kabel Bundel udara yang dirancang untuk saluran distribusi di atas kepala memiliki messenger netral berinsulasi yang terbuat dari AAAC, yang konduktor fase aluminium berinsulasi dililitkan secara heliks di atasnya. Kabel diberi nilai 0,6/1(1,2)kV dan sesuai dengan IEC60502.
Konstruksi
a) Fase - Konduktor fase harus berupa konduktor aluminium Kondisi H68 dan terdampar melingkar yang dipadatkan.
b) Netral atau messenger - Konduktor Netral atau messenger harus berupa konduktor paduan aluminium dan terdampar melingkar yang dipadatkan.
2. Isolasi:
Fase, konduktor netral harus diekstrusi dengan polyethylene(PE) sebagai isolasi.
Jadwal rincian teknis
| Konduktor fase | |||||||||||
| Luas penampang nominal | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Jumlah inti | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Jumlah minimum kawat | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Ketebalan isolasi nominal | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diameter inti berinsulasi | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Resistansi DC maks. pada 20℃ | ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Peringkat arus pada angin diam, ambien | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| suhu=30℃ | |||||||||||
| Suhu konduktor=75℃ | |||||||||||
| Konduktor messenger | |||||||||||
| Luas penampang nominal | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Jumlah minimum kawat | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Ketebalan isolasi nominal | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diameter inti berinsulasi | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Resistansi DC maks. pada 20℃ | ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Beban putus yang dihitung | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Kabel selesai | |||||||||||
| Perkiraan diameter keseluruhan | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Perkiraan berat kabel | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Panjang pengepakan | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Kami mampu memenuhi jadwal pengiriman yang paling ketat sesuai pesanan pembelian. Memenuhi tenggat waktu selalu menjadi prioritas utama karena setiap keterlambatan pengiriman kabel dapat berkontribusi pada keterlambatan proyek secara keseluruhan dan kelebihan biaya.
Kabel dipasok dalam gulungan kayu, kotak bergelombang, dan gulungan. Ujung kabel disegel dengan pita perekat diri BOPP dan tutup penyegel non-higroskopis untuk melindungi ujung kabel dari kelembapan. Penandaan yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan kebutuhan pelanggan.
