Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Tipe model: | Kabel CU/XLPE/SWA/PVC | Tegangan nominal: | 1kV |
|---|---|---|---|
| Isolasi: | XLPE | Konduktor: | CU, Tembaga |
| Baju zirah: | SWA, Kawat Baja Lapis Baja | Ukuran: | 1 ~ 630mm2 |
| Inti: | 4 Inti | Bahan Sarung: | PVC, PE, LSOH |
| Standar: | IEC / BS / IS / VDE | Jaminan: | 2 tahun |
| Sampel gratis: | Dapat divalidasi | perusahaan: | grup shenghua |
| Merek: | Kabel Sh | ||
| Menyoroti: | Kabel Daya lapis baja,Lapis baja kabel listrik |
||

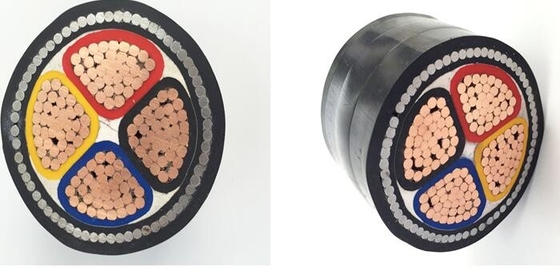

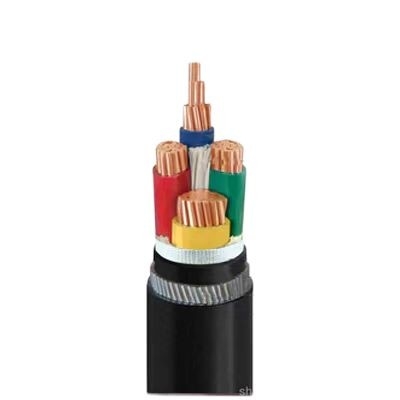

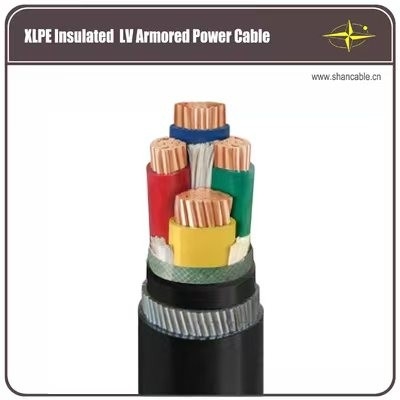

Konstruksi
| Konduktor | Konduktor Tembaga Stranded Kompak, Kelas 2 menurut IEC 60228 |
| Konduktor tembaga solid melingkar, Kelas 1 menurut IEC 60228 | |
| Isolasi | XLPE ((Polyethylene terikat silang) |
| Pengisi | Pengisi PP |
| Pita pembungkus | Kain tenunan |
| Lapisan Dalam | PVC yang diekstrusi |
| Perisai | Kawat baja |
| Seluruh Lapisan |
PVC tahan rayap |
Aplikasi
Digunakan untuk jalur transmisi dan distribusi listrik dengan tegangan nominal 35kV dan di bawah. Dibandingkan dengan Kabel Daya Terisolasi PVC,Kabel listrik xlpe tidak hanya memiliki karakteristik listrik yang sangat baik, mekanisme,
tahan panas dan penuaan, tahan stres lingkungan dan tahan korosi kimia, tetapi juga sederhana
struktur, berat ringan, tidak ada pembatasan dengan meletakkan tetes, dan suhu tinggi izin untuk kerja jangka panjang.
Standar
Internasional: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Standar lainnya sepertiBS,DIN dan ICEA atas permintaan
Data teknis
Tegangan nominal: 0,6/1kV
Suhu konduktor maksimum: di bawah normal (90°C), darurat (130°C) atau sirkuit pendek tidak lebih dari 5 s (250°C) kondisi.
Min. Suhu Lingkungan.0°C, setelah pemasangan dan hanya ketika kabel berada dalam posisi tetap
Radius lentur minimal: 20 x kabel O.D untuk kabel tunggal inti yang tidak bertulang
15 x kabel O.D untuk kabel lapis baja satu inti
15 x kabel O.D untuk kabel multi-inti yang tidak bertulang
12 x kabel O.D untuk kabel lapis baja multi-inti
Spesifikasi
| Nom. Potongan lintas konduktor |
Untaian Tidak./Dia. dari konduktor |
Ketebalan Isolasi | Ketebalan Penutup Dalam | Dia. dari Armor Wire | Ketebalan sarung | Kira-kira. |
Sekitar. Berat badan |
Max. DC Resistance of Conductor (20 °C) | Tekanan pengujian AC | Peringkat Saat Ini | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | KV/5menit | Di udara (A) | Dalam tanah (A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 jam 24 jam.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Kami mampu memenuhi jadwal pengiriman yang paling ketat sesuai dengan pesanan pembelian.
Penutupan tenggat waktu selalu menjadi prioritas utama karena penundaan dalam pengiriman kabel dapat berkontribusi pada penundaan keseluruhan proyek dan biaya yang melampaui batas.
Kabel disediakan dalam gulungan kayu, kotak bergelombang dan gulungan.
pita perekat diri dan tutup penyegelan non-higroskopik untuk melindungi ujung kabel dari kelembaban.
Penanda yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum.
sesuai dengan kebutuhan pelanggan.
