Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Konduktor: | Tembaga 99,99% | Isolasi: | XLPE |
|---|---|---|---|
| Pembengkokan: | 12XO.D | warna isolasi: | Biru, Merah, Kuning |
| Suhu operasi: | 90 derajat | kabel Mark: | Pencetakan atau embossing |
| Pasar utama: | Aisa | perusahaan: | grup shenghua |
| Merek: | Kabel Sh | ||
| Menyoroti: | XLPE kabel isolasi,XLPE kabel listrik |
||
Tiga Inti Copper Conductor XLPE Insulated Medium Voltage 11kV Kabel Listrik

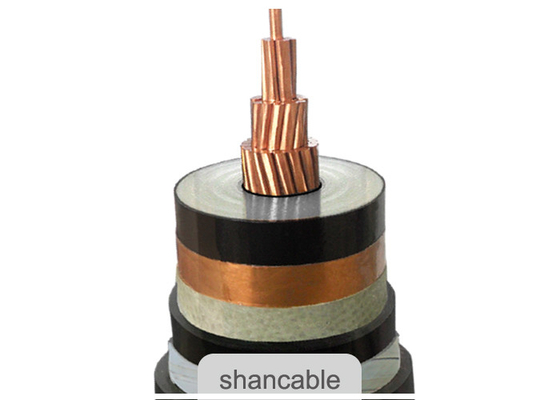

Konstruksi
Konduktor: Konduktor tembaga pilin kompak, Cl.2 sesuai IEC 60228
Layar Konduktor: Semi-konduktor
Isolasi: XLPE (cross-linked polyethylene) diberi peringkat 90 OC
Layar Isolasi: Semi-konduktor
Layar: Pita tembaga
Selubung: PVC atau FR-PVC tipe ST2 ke IEC 60502, hitam
Nama kode:
YJ: isolasi XLPE
V: Selubung PVC
32: Pelindung kawat baja — 3 inti
22: Pelindung pita baja — 3 inti
72: Pelindung kawat aluminium — 1 inti
62: Pelindung pita baja stainless — 1 inti
ZR: Tahan api
Aplikasi
Digunakan untuk transmisi daya dan saluran distribusi dengan tegangan pengenal 35kV ke bawah.
Kabel daya tegangan tinggi dan sedang untuk aplikasi statis di dalam, di dalam dan di luar fasilitas, di luar ruangan, di kanal kabel, di dalam air, dalam kondisi di mana kabel tidak terpapar dengan tekanan mekanis yang lebih berat dan tegangan tarik.
Standar
Internasional: IEC 60502, IEC 60228
Cina: GB / T 12706
Standar lain seperti BS, DIN dan ICEA berdasarkan permintaan
Data teknis:
| Nom. Penampang konduktor | Helai No./Dia. Konduktor | Ketebalan insulasi | Ketebalan selubung | Perkiraan. OD | Perkiraan. Berat | Maks. Resistansi Konduktor DC (20 ℃) | Menguji Tegangan AC | Peringkat saat ini | |
| mm 2 | pc / mm | mm | mm | (mm) | kg / km | Ω / km | kV / 5 menit | Di udara (A) | Di tanah (A) |
| 1 × 25 | 7 / 2.14 | 3.4 | 2 | 20.0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7 / 2.52 | 3.4 | 2 | 22.0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10 / 2.52 | 3.4 | 2 | 23.0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14 / 2.52 | 3.4 | 2 | 24.0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19 / 2.52 | 3.4 | 2 | 26.0 | 1378 | 0,193 | 21 | 315 | 315 |
| 1 × 120 | 24 / 2.52 | 3.4 | 2 | 28.0 | 1658 | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30 / 2.52 | 3.4 | 2 | 30.0 | 1967 | 0,124 | 21 | 415 | 405 |
| 1 × 185 | 37 / 2.52 | 3.4 | 2 | 31.0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48 / 2.52 | 3.4 | 2 | 34.0 | 2908 | 0,0754 | 21 | 565 | 530 |
| 1 × 300 | 61 / 2.52 | 3.4 | 2 | 36.0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61 / 2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61 / 3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61 / 3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91 / 3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91 / 3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7 / 2.14 | 3.4 | 2.3 | 41.0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7 / 2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10 / 2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14 / 2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0,268 | 21 | 220 | 220 |
| 3 × 95 | 19 / 2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24 / 2.52 | 3.4 | 2.8 | 56.0 | 5319 | 0,153 | 21 | 305 | 300 |
| 3 × 150 | 30 / 2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0,124 | 21 | 350 | 340 |
| 3 × 185 | 37 / 2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48 / 2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61 / 2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61 / 2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0,0470 | 21 | 610 | 520 |
