Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Tegangan: | 300/500V~450/750V | Ukuran: | 1,5mm2 hingga 150mm2 |
|---|---|---|---|
| Konduktor: | Tembaga Fleksibel | Insulasi: | EPR |
| bersarung: | CPE | Tempat asal: | Shanghai |
| Warna: | Hitam Coklat Abu-abu Biru Kuning & Hijau | perusahaan: | grup shenghua |
| Merek: | Kabel Sh | ||
| Menyoroti: | Kabel Isolasi Karet Selubung CPE,Kabel Fleksibel Tembaga Pengisi Karet,Kabel Fleksibel Berselubung Karet |
||

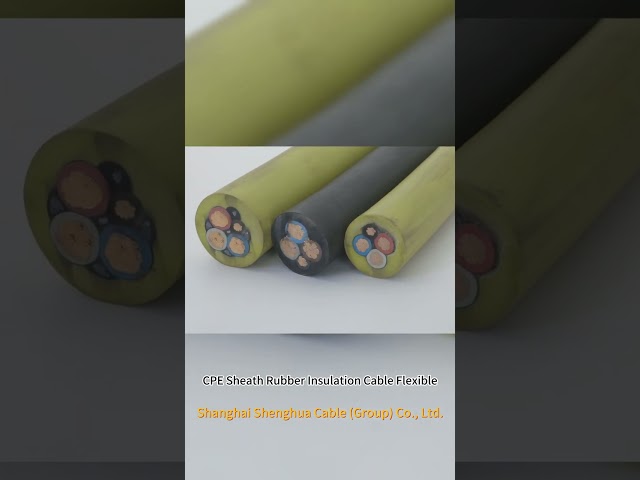

H07RN-F, Kabel Daya Selubung Karet Fleksibel Dengan Isolasi EPR
Konstruksi:
Konduktor: Konduktor Tembaga Kelas 5 Fleksibel
Insulasi: Selubung ERP
Pengisi: Pengisi Karet
Selubung: Selubung CPE
Aplikasi :
Kabel daya fleksibel ini dapat dipasang sebagai kabel tetap atau bergerak dalam kondisi buruk seperti di lingkungan berminyak, asam, atau basa
Warna isolasi:
Inti Tunggal: Hitam,
2-Core: Coklat & Hitam,
3-Core: Coklat, Biru & Hijau/Kuning
4-Core: Coklat, Biru, Hitam & Hijau/Kuning
5-Core: Coklat, Biru, Hitam, Abu-abu & Hijau/Kuning
Warna Sarung:
Hitam
Suhu kerja
Model H07RN-F tegangan pengenal U0/U IS 450/750V
Model H05RN-F tegangan pengenal U0/U IS 300/500V
Model H03RN-F tegangan pengenal U0/U IS 300/500V
Lama memungkinkan suhu kerja inti kawat tidak bisa lebih tinggi dari 65 ℃
Kondisi kerja kawat tembaga karet
1. Nilai tegangan: 300/300 (tipe h03rn-f), 300/500 (tipe h05rn-f), 450 / 750V (tipe h07rn-f)
2. Suhu kerja konduktor jangka panjang tidak boleh lebih dari 65°C
3. Kabel tipe W memiliki karakter tahan cuaca dan karakter tahan minyak tertentu dan cocok untuk penggunaan di luar ruangan dan acara dengan kotoran berminyak.
4. Kabel tipe ZR memiliki karakter tahan api.
Karakteristik
1. Nilai tegangan frekuensi daya U0/U: 450/750V, 300/500V dan 200/200V.
2. Suhu operasi konduktor maksimum yang diizinkan adalah 60°C.
3. Suhu kerja terendah yang diizinkan adalah -35°C.
4. Kabel dapat digunakan di tempat yang terkontaminasi oleh minyak mineral dan bahan bakar minyak.
| Cross-Sectional Luas mm2 |
Jumlah diameter inti | Diameter keseluruhan | Resistensi Max.DC dari pada 20 ℃ MΩ/km |
Kira-kira Berat (kg/km) |
|||
| min | maks | ||||||
| 3x4 | 56/0,3 | 12.7 | 16.2 | 4.95 | 8.21 | 305.6 | 325.2 |
| 3x6 | 84/0,3 | 14.1 | 18.0 | 3.3 | 3.39 | 822.3 | 895.6 |
| 3x10 | 84/0,4 | 19.1 | 24.2 | 1.91 | 1.95 | 452.5 | 497.7 |
| 3x25 | 196/0,4 | 26.1 | 33.0 | 0,78 | 0,795 | 1514.3 | 1725.4 |
| 3x35 | 276/0,4 | 29.3 | 37.1 | 0,554 | 0,565 | 2031.2 | 2089.7 |
| 3x50 | 396/0,4 | 34.1 | 42.9 | 0,386 | 0,393 | 2880.3 | 3057.8 |
| 3x70 | 360/0,5 | 38.4 | 48.3 | 0,272 | 0,277 | 3879.3 | 4109.2 |
| 3x95 | 475/0,5 | 43.3 | 54.0 | 0,206 | 0,210 | 4974.5 | 5250.8 |
| 3x120 | 608/0,5 | 47.3 | 60.0 | 0,161 | 0,164 | 5933.3 | 6253.3 |
| 3x150 | 28/0,15 | 52.0 | 66.0 | 0,129 | 0,132 | 7443.4 | 77740.9 |
