| Tegangan nominal: | 5.8/10kV atau 6.35/11kV | Tipe Konduktor: | Konduktor berantai (Kelas 2) |
|---|---|---|---|
| Tanda inti: | Nomor atau Baris Warna | Tanda Selubung: | Pencetakan Tinta atau Embossing |
| panjang drum: | 500m atau sesuai permintaan | Warna Sarung Luar: | Hitam atau disesuaikan |
| perusahaan: | grup shenghua | Merek: | Kabel Sh |

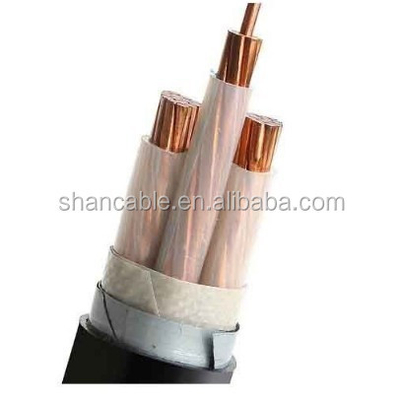

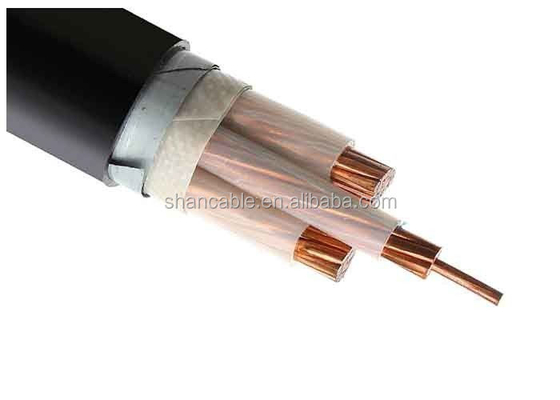

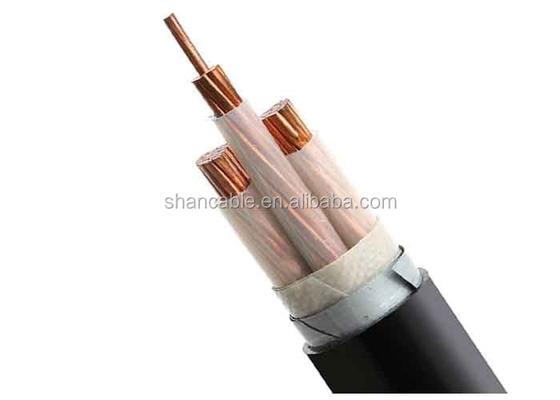

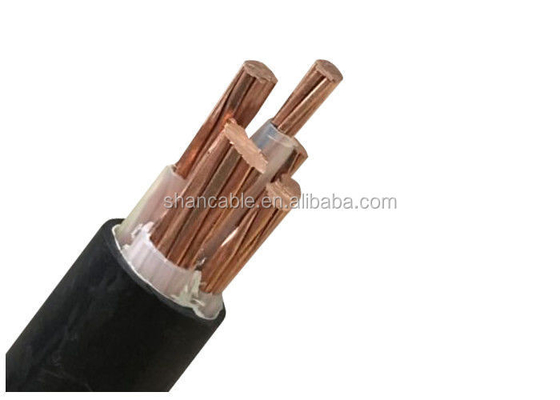

Tegangan Menengah XLPE Kabel Daya Terisolasi Inti Tunggal / 3 Inti Konduktor Tembaga XLPE Kabel Terisolasi N2XSY
Konstruksi Kabel Listrik Terisolasi XLPE:
| Konduktor | Konduktor tembaga sesuai dengan IEC 60228,Kelas 2 |
| Konduktor melingkar atau berbentuk | |
| Isolasi | XLPE (Cross-Linked Polyethylene) dengan suhu 90°C, banyak warna opsional |
| Layar logam opsional | Pita tembaga atau kawat tembaga yang dipintal opsional |
| Lemparan | PVC atau FR-PVC tipe ST2 ke IEC 60502, hitam atau merah atau kustomisasi |
Parameter teknis:
| Nom. Potongan lintas konduktor | No./Dia. dari konduktor | Ketebalan Isolasi | Ketebalan sarung | Kira-kira. | Sekitar.Bobot | Max. DC Resistance of Conductor (20 °C) | Tekanan pengujian AC | Peringkat Saat Ini | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | KV/5menit | Di udara (A) | Dalam tanah (A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 jam 24 jam.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 jam 24 jam.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Saran Pemesanan
Tegangan nominal
Standar aplikasi: IEC/BS/UL/GB
Jumlah Inti
Ukuran Konduktor & Konstruksi
Jenis Isolasi
Jika armor, jenis armor & material
Keperluan Peti
Panjang Kabel & Keperluan Pengemasan
Persyaratan Lainnya
Data teknis:
Tegangan nominal 5,8/10kV atau 6,35/11kV Tegangan Rendah
Suhu konduktor maksimum: di bawah normal (90°C), darurat (130°C) atau sirkuit pendek no
Kondisi lebih dari 5 s (250°C).
Min. Suhu Lingkungan 0 oC, setelah pemasangan dan hanya ketika kabel berada dalam posisi tetap
Radius lentur minimal: 20 x kabel O.D untuk inti tunggal tanpa armor
15 x kabel O.D untuk multi inti tanpa armor
15 x kabel O.D untuk inti tunggal dengan armor
12 x kabel O.D untuk multi inti dengan armor
Standar:
Internasional: IEC 60502, IEC 60228, (IEC 60332-3 hanya untuk tipe FR)
Cina: GB/T 12706, (GB/T 18380-3 hanya untuk tipe FR)
Standar lain seperti BS, DIN, VDE dan ICEA atas permintaan
Pemasangan
1. suhu instalasi tidak harus lebih dari 20°C. Jika suhu lingkungan lebih rendah dari 0°C, kabel harus dipanaskan sebelumnya.
2. Radius lentur kabel harus tidak kurang dari 8 kali.
Kemasan dan pengiriman:
Kami mampu memenuhi jadwal pengiriman yang paling ketat sesuai dengan pesanan pembelian.Memenuhi tenggat waktu selalu menjadi prioritas utama karena setiap penundaan dalam pengiriman kabel dapat berkontribusi pada penundaan proyek secara keseluruhan dan biaya yang melebihi.
Kabel disediakan dalam gulungan kayu, kotak bergelombang dan gulungan. Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegelan non-higroskopik untuk melindungi ujung kabel dari kelembaban.Penanda yang diperlukan harus dicetak dengan bahan tahan cuaca di bagian luar drum sesuai dengan kebutuhan pelanggan..
