Kabel Shenghua Group GSW Konduktor Aluminium Baja Diperkuat Anti Ekstrusi 16.41mm² - 765.99mm²

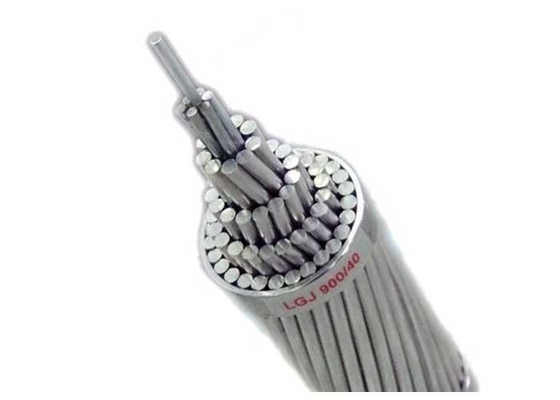

Gambar besar : Kabel Shenghua Group GSW Konduktor Aluminium Baja Diperkuat Anti Ekstrusi 16.41mm² - 765.99mm²

Detail produk:

Tempat asal:	Shanghai, Cina
Nama merek:	SHANCABLE
Sertifikasi:	ASTM A475, BS 183:1972
Nomor model:	GSW

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	0,5 KM
Harga:	0.10-10.99USD/m
Kemasan rincian:	Drum kayu atau drum baja
Waktu pengiriman:	10 hari atau lebih
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan:	1000km per Bulan

Kontak

Detil Deskripsi produk

Konduktor:	Baja galvanis	Luas penampang:	16.41 ~ 765.99mm²
Aplikasi:	Tali ACSR (overhead).	Isolasi:	Tidak.
Sarung:	Tidak.	Model NO.:	GSW
Jenis:	Tegangan tinggi	perusahaan:	grup shenghua
Merek:	Kabel Sh
Menyoroti:	Baja konduktor aluminium diperkuat , Konduktor Aluminium Baja Diperkuat GSW

GSW Aluminium konduktor baja diperkuat Anti Extrusion 16.41mm2 - 765.99mm2

Resiliensi Jaringan Teknik: Konduktor GSW ACSR Shanghai Shenghua untuk Lingkungan Ekstrim

Dalam jaringan transmisi tegangan tinggi yang melintasi pegunungan, garis pantai, dan gurun, daya tahan konduktor mendefinisikan stabilitas jaringan.dan tekanan mekanik yang memicu pemadaman yang mahal. Shanghai Shenghua Power Group Cable mengatasi ini dengan GSW ACSR (Galvanized Steel Wire Aluminium Conductor Steel Reinforced), dirancang untuk memberikan kekuatan tak tertandingi,ketahanan korosi, dan kinerja anti-ekstrusi untuk saluran udara di mana kegagalan bukan pilihan.

Keunggulan Teknik Tiga Lapisan

Inti kekuatan tinggi:
- Inti kawat baja galvanis (GSW) mencapai kekuatan tarik hingga 1.620 MPa (Kelas Sangat Tinggi), melebihi ACSR standar sebesar 20% sambil menahan deformasi dari beban es / angin
- Desain anti-ekstrusi: Lapisan seng (185 ∼290 g/m2) mencegah korosi galvanik di zona pesisir/industri, memperpanjang umur hingga 50+ tahun
Konduktivitas Optimalisasi:
- Untaian aluminium (16.41 ¢ 765.99mm2) memastikan resistensi DC yang rendah (misalnya, 0,0334 Ω / km untuk 996.2 mm2), mengurangi kerugian energi sebesar 3,2 GWh / tahun per jalur 100km dibandingkan dengan desain konvensional
Ketahanan Mekanis:
- Ketahanan memutar: Tahan 10-16 putaran 360° penuh (per ASTM A475), penting untuk peredam getaran di koridor berangin
- Fleksibilitas bawah nol: Bekerja pada -40°C sampai 200°C, dengan pemanasan sebelumnya memungkinkan instalasi di lingkungan Arktik

Disertifikasi untuk Global Power Grids

Shenghua's GSW ACSR mematuhi:

ASTM A475/A231 : Kekuatan tarik dan adhesi seng yang divalidasi
IEC 61089 & BS EN 50183 : pengujian ketahanan korosi dan kelelahan
DIN 48204 : Disertifikasi untuk proyek UHV Eropa (380kV + transmisi)

Spesifikasi teknis: Shenghua GSW ACSR Range

Konfigurasi kawat	Diameter (mm)	Kekuatan tarik (MPa)	Berat (kg/km)	Aplikasi Utama
7/4.78	14.29	155.7 kN (Ekstra Tinggi)	991	Koridor pegunungan
19/4.50	22.22	248.2 kN (tinggi)	2,352	Jaringan Pesisir
37/4.55	31.75	721.5 kN (sangat tinggi)	4,833	Jalur HV Gurun

Tiga kelas kekuatan: Umum (1,290-1,620 MPa), Tinggi (1,380-1,590 MPa), Sangat Tinggi (1,520-1,620 MPa)

Aplikasi Kritis

Cuaca Ekstrim: 19/3.81mm GSW ACSR (259.3 kN kekuatan) mendukung rentang 500m di zona es Himalaya
Jaringan Pesisir: 7/3.05mm lapisan seng (215 g/m2) tahan semprotan garam di jaringan Asia Tenggara
Integrasi Sumber Daya Terbarukan: Konduktor 37/4.09mm (581.8 kN) menghubungkan 1GW peternakan angin lepas pantai dengan efisiensi 0,0406 Ω/km

Mengapa Shenghua Mendominasi Proyek Transmisi Global

30+ Tahun Keahlian: Menyediakan 15.000km+ GSW ACSR untuk Proyek Listrik Barat-Timur China
Pengujian yang ketat: Laboratorium internal memvalidasi ketahanan beban es (-30 °C), kelelahan getaran (siklus 50M+), dan ketahanan merangkak
Manufaktur Berkelanjutan: Proses daur ulang seng mengurangi dampak lingkungan sebesar 40%

Spesifikasi

Produk kawat baja galvanis (GSW) digunakan untuk kabel konduktor ACSR (Aluminium Conductor Steel Reinforced).GSW yang diproduksi oleh Shenghua memiliki sifat mekanik yang sangat baik, kualitas pelapis terbaik dan kondisi permukaan yang bagus.

	Diameter ((mm)			Kekuatan tarik ((Mpa)		Berat Seng ((g/m2)
	1.24 ~ 2.25			1340 ~ 1620		185 ~ 215
	2.25 ~ 3.00			1310 ~ 1590		230
	3.00 ~ 3.50			1290 ~ 1550		245
	3.50 ~ 4.25			1290 ~ 1520		260
	4.25 ~ 4.75			1290 ~ 1520		275
	4.75 ~ 5.50			1290 ~ 1520		290

Tingkat Intensitas	Diameter kawat	Min. Kekuatan tarik		Min. Stres Dengan 1%	Min. Perpanjangan	Min. Jumlah 360°	Diameter pengujian
		Kekuatan		Perpanjangan	Persentase Ketika L=250	memutar		Mandril
	mm		MPA	MPA	%			berganda
	> 1,24 ~ 2.25	1340		1170	3.0	16		1
	> 2,25 ~ 2.75	1310		1140	3.0	16		1
	> 2,75 ~ 3.00	1310		1140	3.5	16		1
Umum	>3.00 ~ 3.50	1290		1100	3.5	14		1
	> 3,50 ~ 4.25	1290		1100	4.0	12		1
	> 4,25 ~ 4.75	1290		1100	4.0	12		1
	> 4,75 ~ 5.50	1290		1100	4.0	12		1
	> 1,24 ~ 2.25	1450		1310	2.5	16		3
	> 2,25 ~ 2.75	1410		1280	2.5	16		3
	> 2,75 ~ 3.00	1410		1280	3.0	16		4
Tinggi	>3.00 ~ 3.50	1410		1240	3.0	14		4
	> 3,50 ~ 4.25	1380		1170	3.0	12		4
	> 4,25 ~ 4.75	1380		1170	3.0	12		4
	> 4,75 ~ 5.50	1380		1170	3.0	12		4
	> 1,24 ~ 2.25	1620		1450	2.0	14		4
	> 2,25 ~ 2.75	1590		1410	2.0	14		4
	> 2,75 ~ 3.00	1590		1410	2.5	12		5
Sangat tinggi	>3.00 ~ 3.50	1550		1380	2.5	12		5
	> 3,50 ~ 4.25	1520		1340	2.5	10		5
	> 4,25 ~ 4.75	1520		1340	2.5	10		5
	> 4,75 ~ 5.50	1520		1270	2.5	10		5

Kawat baja galvanis/GSW

						ASTM A475
Jumlah Kabel	Kira-kira, Strand Dia.		Siemens	Tinggi	Ekstra Tinggi	Berat sekitar.
Dia.			Martin Grade	Kekuatan	Kekuatan
	Inci	mm	kN	kN	kN	kg/km
3/2.64	7/32	5.56	10.409	15.569	21.796	131
3/3.05	1/4	6.35	13.523	21.040	29.981	174
3/3.05	1/4	6.35	-	-	-	174
3/3.30	9/32	7.14	15.035	23.398	33.362	204
3/3.68	5/16	7.94	18.193	28.246	40.479	256
3/4.19	3/8	9.52	24.732	37.187	52.489	328
7/1.04	1/8	3.18	4.048	5.916	8.140	49
7/1.32	5/32	3.97	6.539	9.519	13.078	76
7/1.57	3/16	4.76	8.452	12.677	17.748	108
7/1.65	3/16	4.76	-	-	-	118
7/1.83	7/32	5.56	11.387	17.126	24.020	145
7/2.03	1/4	6.35	14.012	21.129	29.581	181
7/2.36	9/32	7.14	18.905	28.469	39.812	243
7/2.64	5/16	7.94	23.798	35.586	49.820	305
7/2.77	5/16	7.94	-	-	-	335
7/3.05	3/8	9.52	30.915	48.040	68.503	407
7/3.68	7/16	11.11	41.591	64.499	92.523	594
7/4.19	1/2	12.70	53.823	83.627	119.657	768
7/4.78	9/16	14.29	69.837	108.981	155.688	991
7/5.26	5/8	15.88	84.961	131.667	188.605	1211
19/2.54	1/2	12.70	56.492	84.961	118.768	751
19/2.87	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	3/4	19.05	116.543	181.487	259.331	1719
19/4.50	7/8	22.22	159.691	248.211	354.523	2352
19/5.08	1	25.40	209.066	325.610	464.839	2384
37/3.63	1	25.40	205.508	319.827	456.832	3061
37/4.09	11/8	28.58	262.000	407.457	581.827	4006
37/4.55	11/4	31.75	324.720	505.318	721.502	4833
