Kabel Baja Berlapis Seng Grup Shanghai Shenghua GSW Konduktor Telanjang Untuk Sistem Transmisi Daya

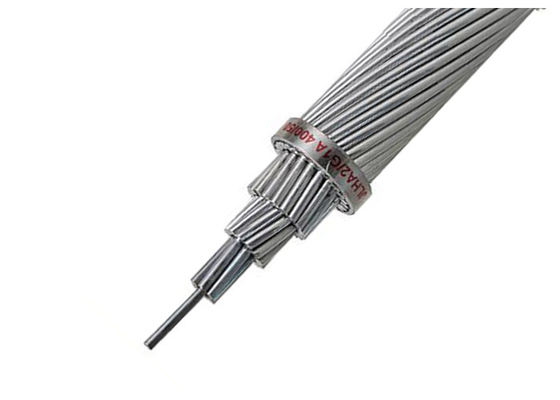

Gambar besar : Kabel Baja Berlapis Seng Grup Shanghai Shenghua GSW Konduktor Telanjang Untuk Sistem Transmisi Daya

Detail produk:

Tempat asal:	Shanghai, Cina
Nama merek:	SHANCABLE
Sertifikasi:	ASTM A475, BS 183:1972
Nomor model:	BC-GSW

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	0,5 KM
Harga:	0.10-10.99USD/m
Kemasan rincian:	Drum kayu atau drum baja
Waktu pengiriman:	10 hari atau lebih
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan:	1000km per Bulan

Kontak

Detil Deskripsi produk

Konduktor:	kawat baja galvanis	Aplikasi:	Sistem Transmisi Daya
Isolasi:	Tidak.	Sarung:	Tidak.
Diameter:	5.5mm ~ 37.5mm	Jumlah kabel:	3sq mm ~ 37sq mm
perusahaan:	grup shenghua	Merek:	Kabel Sh
Menyoroti:	Kawat Baja Seng Konduktor Telanjang , Kawat Baja Seng Kabel Shanghai Shenghua , Kawat Baja Seng GSW

Kawat Baja Berlapis Seng Konduktor Telanjang GSW untuk Sistem Transmisi Daya

Ketahanan Jaringan Rekayasa: Konduktor GSW ACSR Shanghai Shenghua untuk Lingkungan Ekstrem

Dalam jaringan transmisi tegangan tinggi yang melintasi pegunungan, garis pantai, dan gurun, daya tahan konduktor menentukan stabilitas jaringan. Kabel tradisional menekuk di bawah beban es, korosi, dan tekanan mekanis—memicu pemadaman yang mahal. Shanghai Shenghua Power Group Cable mengatasi hal ini dengan GSW ACSR (Konduktor Aluminium Kawat Baja Galvanis Diperkuat), yang direkayasa untuk memberikan kekuatan yang tak tertandingi, ketahanan korosi, dan kinerja anti-ekstrusi untuk saluran udara di mana kegagalan bukanlah pilihan.

Keunggulan Rekayasa Tiga Lapis

Inti Kekuatan Tinggi:
- Inti kawat baja galvanis (GSW) mencapai kekuatan tarik hingga 1.620 MPa (Kelas Sangat Tinggi), mengungguli ACSR standar sebesar 20% sambil menahan deformasi dari beban es/angin
- Desain anti-ekstrusi: Lapisan seng (185–290 g/m²) mencegah korosi galvanik di zona pesisir/industri, memperpanjang umur hingga 50+ tahun

  .
Konduktivitas yang Dioptimalkan:
- Untaian aluminium (16,41–765,99mm²) memastikan tahanan DC rendah (misalnya, 0,0334 Ω/km untuk 996,2mm²), mengurangi kehilangan energi sebesar 3,2 GWh/tahun per saluran 100km dibandingkan dengan desain konvensional
Ketahanan Mekanis:
- Ketahanan terhadap puntiran: Tahan terhadap 10–16 puntiran penuh 360° (per ASTM A475), penting untuk peredaman getaran di koridor berangin
- Fleksibilitas sub-nol: Beroperasi pada -40°C hingga 200°C, dengan pemanasan awal memungkinkan pemasangan di lingkungan Arktik

Bersertifikat untuk Jaringan Listrik Global

GSW ACSR Shenghua mematuhi:

ASTM A475/A231: Validasi kekuatan tarik dan adhesi seng
IEC 61089 & BS EN 50183: Ketahanan korosi dan pengujian kelelahan
DIN 48204: Bersertifikat untuk proyek UHV Eropa (transmisi 380kV+)

Spesifikasi Teknis: Rentang GSW ACSR Shenghua

Konfigurasi Kawat	Diameter (mm)	Kekuatan Tarik (MPa)	Berat (kg/km)	Aplikasi Utama
7/4.78	14.29	155.7 kN (Ekstra Tinggi)	991	Koridor pegunungan
19/4.50	22.22	248.2 kN (Tinggi)	2.352	Jaringan pesisir
37/4.55	31.75	721.5 kN (Sangat Tinggi)	4.833	Saluran HV gurun

Tiga kelas kekuatan: Umum (1.290–1.620 MPa), Tinggi (1.380–1.590 MPa), Sangat Tinggi (1.520–1.620 MPa)

Aplikasi Kritis

Cuaca Ekstrem: GSW ACSR 19/3.81mm (kekuatan 259,3 kN) mendukung bentang 500m di zona es Himalaya
Jaringan Pesisir: Lapisan seng 7/3.05mm (215 g/m²) tahan terhadap semprotan garam di jaringan Asia Tenggara
Integrasi Terbarukan: Konduktor 37/4.09mm (581,8 kN) menghubungkan 1GW ladang angin lepas pantai dengan efisiensi 0,0406 Ω/km

Mengapa Shenghua Mendominasi Proyek Transmisi Global

Pengalaman 30+ Tahun: Menyediakan 15.000km+ GSW ACSR untuk Proyek Tenaga Listrik Barat-Timur China
Pengujian Ketat: Laboratorium internal memvalidasi daya tahan beban es (-30°C), kelelahan getaran (50M+ siklus), dan ketahanan mulur
Manufaktur Berkelanjutan: Proses daur ulang seng mengurangi dampak lingkungan sebesar 40%

Spesifikasi

Produk kawat baja galvanis (GSW) digunakan untuk inti konduktor ACSR (Aluminum Conductor Steel Reinforced). Sebagai perusahaan terkemuka di industri ini, GSW yang diproduksi oleh Shenghua memiliki sifat mekanik yang sangat baik, kualitas lapisan terbaik, dan kondisi permukaan yang baik.

	Diameter(mm)			Kekuatan Tarik(Mpa)		Berat Seng(g/m2)
	1.24~2.25			1340~1620		185~215
	2.25~3.00			1310~1590		230
	3.00~3.50			1290~1550		245
	3.50~4.25			1290~1520		260
	4.25~4.75			1290~1520		275
	4.75~5.50			1290~1520		290

Tingkat Intensitas	Diameter Kawat	Min. Tarik		Min. Tegangan Dengan 1%	Min. Perpanjangan	Min. Jumlah 360°	Diameter Pengujian
		Kekuatan		Perpanjangan	Persentase Saat L=250	puntiran		Mandril
	mm		mpa	mpa	%			ganda
	>1.24~2.25	1340		1170	3.0	16		1
	>2.25~2.75	1310		1140	3.0	16		1
	>2.75~3.00	1310		1140	3.5	16		1
Umum	>3.00~3.50	1290		1100	3.5	14		1
	>3.50~4.25	1290		1100	4.0	12		1
	>4.25~4.75	1290		1100	4.0	12		1
	>4.75~5.50	1290		1100	4.0	12		1
	>1.24~2.25	1450		1310	2.5	16		3
	>2.25~2.75	1410		1280	2.5	16		3
	>2.75~3.00	1410		1280	3.0	16		4
Tinggi	>3.00~3.50	1410		1240	3.0	14		4
	>3.50~4.25	1380		1170	3.0	12		4
	>4.25~4.75	1380		1170	3.0	12		4
	>4.75~5.50	1380		1170	3.0	12		4
	>1.24~2.25	1620		1450	2.0	14		4
	>2.25~2.75	1590		1410	2.0	14		4
	>2.75~3.00	1590		1410	2.5	12		5
Sangat Tinggi	>3.00~3.50	1550		1380	2.5	12		5
	>3.50~4.25	1520		1340	2.5	10		5
	>4.25~4.75	1520		1340	2.5	10		5
	>4.75~5.50	1520		1270	2.5	10		5

						ASTM A475
Jumlah Kawat	Perkiraan Dia. Untai		Siemens	Tinggi	Ekstra Tinggi	Perkiraan Berat
/Dia.			Nilai Martin	Kelas Kekuatan	Kelas Kekuatan
	Inci	mm	kN	kN	kN	kg/km
3/2.64	7/32	5.56	10.409	15.569	21.796	131
3/3.05	1/4	6.35	13.523	21.040	29.981	174
3/3.05	1/4	6.35	-	-	-	174
3/3.30	9/32	7.14	15.035	23.398	33.362	204
3/3.68	5/16	7.94	18.193	28.246	40.479	256
3/4.19	3/8	9.52	24.732	37.187	52.489	328
7/1.04	1/8	3.18	4.048	5.916	8.140	49
7/1.32	5/32	3.97	6.539	9.519	13.078	76
7/1.57	3/16	4.76	8.452	12.677	17.748	108
7/1.65	3/16	4.76	-	-	-	118
7/1.83	7/32	5.56	11.387	17.126	24.020	145
7/2.03	1/4	6.35	14.012	21.129	29.581	181
7/2.36	9/32	7.14	18.905	28.469	39.812	243
7/2.64	5/16	7.94	23.798	35.586	49.820	305
7/2.77	5/16	7.94	-	-	-	335
7/3.05	3/8	9.52	30.915	48.040	68.503	407
7/3.68	7/16	11.11	41.591	64.499	92.523	594
7/4.19	1/2	12.70	53.823	83.627	119.657	768
7/4.78	9/16	14.29	69.837	108.981	155.688	991
7/5.26	5/8	15.88	84.961	131.667	188.605	1211
19/2.54	1/2	12.70	56.492	84.961	118.768	751
19/2.87	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	3/4	19.05	116.543	181.487	259.331	1719
19/4.50	7/8	22.22	159.691	248.211	354.523	2352
19/5.08	1	25.40	209.066	325.610	464.839	2384
37/3.63	1	25.40	205.508	319.827	456.832	3061
37/4.09	11/8	28.58	262.000	407.457	581.827	4006
37/4.55	11/4	31.75	324.720	505.318	721.502	4833

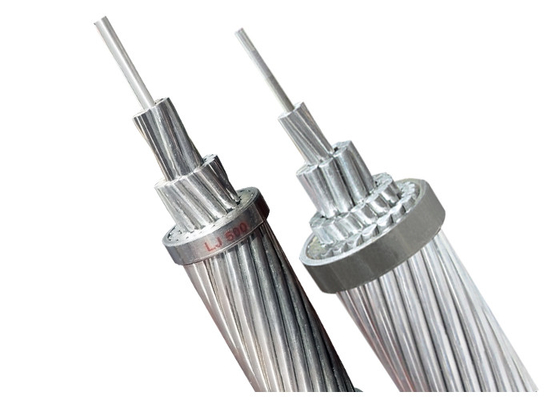

Kabel Baja Berlapis Seng Grup Shanghai Shenghua GSW Konduktor Telanjang Untuk Sistem Transmisi Daya 0

SERTIFIKASI

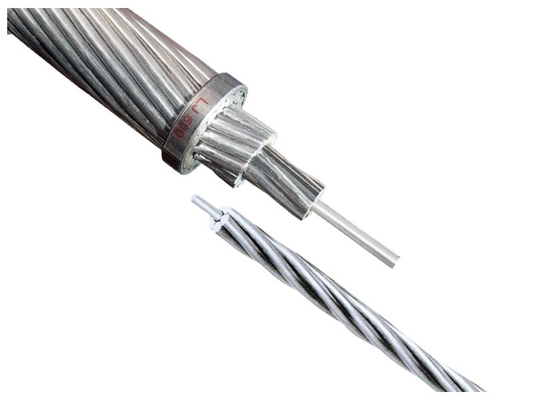

Kabel Baja Berlapis Seng Grup Shanghai Shenghua GSW Konduktor Telanjang Untuk Sistem Transmisi Daya 1
