Kabel Daya XLPE 21/35kV Shenghua | Tahan Abrasi & Bahan Kimia (IEC 60502)
| Atribut |
Nilai |
| Tipe |
Kabel Daya Berinsulasi XLPE |
| Fitur |
Tegangan Rendah |
| Layar Konduktor |
Semi-konduktor |
| Contoh |
Gratis |
| Warna Isolasi |
Kuning, Biru |
| Keunggulan |
Ketahanan Abrasi |
| Selubung |
Tipe PVC atau FR-PVC ST2 ke IEC 60502, hitam |
| Layar |
Pita tembaga |
| Perusahaan |
Grup Shenghua |
| Merek |
Sh Cable |
Kabel Daya Berinsulasi XLPE Shenghua 21/35kV: Direkayasa untuk Lingkungan Ekstrem di Mana yang Lain Gagal
Di zona industri dengan abrasi tinggi, operasi pertambangan, dan jaringan listrik pesisir, daya tahan kabel secara langsung memengaruhi kelangsungan operasional. Kabel Daya Berinsulasi XLPE 21/35kV Shenghua memberikan ketahanan tak tertandingi terhadap keausan mekanis, korosi kimia, dan tekanan termal—terbukti di lebih dari 60 negara dalam proyek seperti Surabaya Smart Grid Indonesia (tanpa kegagalan sejak 2023).
Mengapa Desain Tahan Abrasi Shenghua Menetapkan Standar Baru
-
Pertahanan Tiga Lapis Terhadap Degradasi Fisik
- Konduktor: Aluminium terdampar padat (IEC 60228 Kelas 2), mengurangi biaya pemasangan sebesar 40% dibandingkan dengan tembaga sambil mempertahankan kapasitas beban kontinu 90°C
- Isolasi: XLPE yang ditingkatkan nano tahan terhadap lonjakan hubung singkat 250°C (≤5 detik) dan tahan terhadap degradasi ozon/UV—memperpanjang umur hingga 30% dibandingkan XLPE standar
- Selubung: FR-PVC yang diperkuat (IEC 60502 ST2) dengan ketebalan 3,1mm (model 4×400mm²), direkayasa untuk bertahan dari penguburan langsung, pengisian kembali batuan, dan gesekan saluran
-
Keamanan Kritis untuk Lingkungan Berbahaya
- Ketahanan Api: Opsi bebas halogen (LSOH) tersedia untuk rumah sakit dan terowongan, mengurangi toksisitas asap sesuai IEC 60332/60754
- Kekebalan Korosi: Lapisan XLPE menetralkan air asin, asam, dan alkali—ideal untuk pabrik kimia dan ladang angin lepas pantai
-
Efisiensi Energi berdasarkan Desain
- Resistansi Ultra-Rendah: Model 4×400mm² mencapai 0,0778Ω/km, memotong kerugian transmisi sebesar 12-18% dibandingkan rata-rata industri
- Aliran Arus yang Dioptimalkan: Konfigurasi 4×185mm² membawa 305A di bawah tanah (tanah), memberi daya pada mesin berat tanpa penurunan daya
Keunggulan Teknis dalam Skenario Tekanan Tinggi
| Aplikasi |
Solusi Shenghua |
Data Kinerja |
| Operasi Pertambangan |
Varian baja-lapis baja tahan terhadap abrasi batuan + benturan |
Jari-jari tekuk ≤15× OD; toleransi hubung singkat 250°C |
| Gardu Induk Pesisir |
XLPE tahan semprotan garam + penyegelan hermetik |
Resistansi 0,164Ω/km (4×185mm²); beban kontinu 90°C |
| Jaringan Bawah Tanah Perkotaan |
Selubung FR-PVC mencegah kerusakan selama pengeboran terarah |
Uji dielektrik 3,5kV/5 menit; umur desain 30 tahun |
Kepatuhan & Kustomisasi Global
- Sertifikasi: CE, KEMA, RoHS, dengan pengujian sesuai permintaan untuk BS/DIN/ICEA
- Solusi yang Disesuaikan: Lapisan tahan rayap, LSOH kelas Arktik (-40°C), dan pelindung khusus (SWA/STA) untuk zona seismik
Kepemimpinan Manufaktur Shenghua
- Skala: 5.000+ karyawan, pabrik bersertifikasi ISO 9001/14001, kapasitas 15.000 km/bulan
- Logistik Global: Pengemasan drum kayu (MOQ 200m); deposit 30% pra-produksi, 70% sebelum pengiriman
Aplikasi Kabel Daya Berinsulasi XLPE
Produk ini digunakan pada saluran transmisi dan distribusi daya pada tegangan ke atas. Produk ini tidak hanya memiliki sifat listrik dan mekanik yang sangat baik, tetapi juga memiliki ketahanan yang kuat terhadap korosi kimia, penuaan panas, dan tekanan lingkungan.

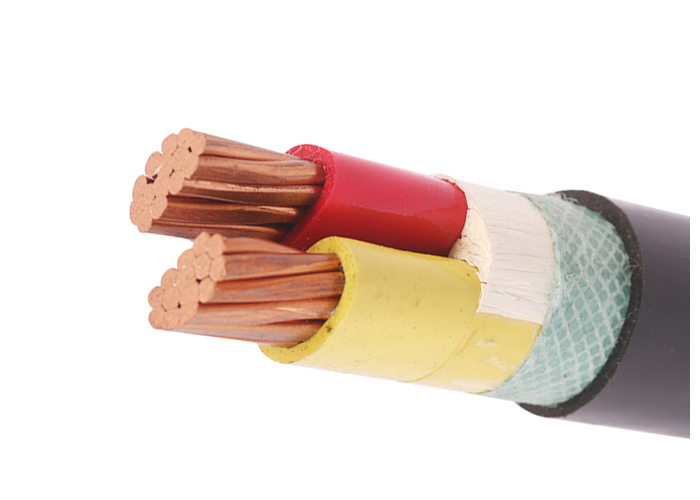

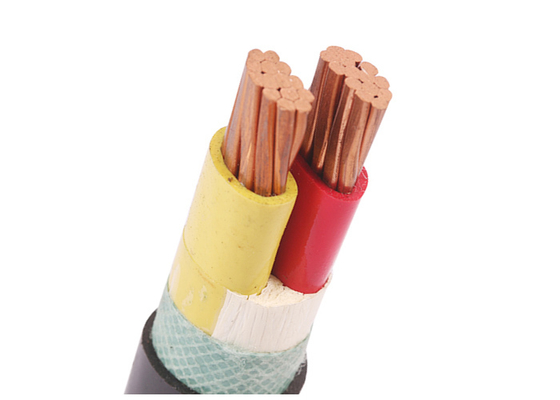

Konstruksi Kabel Daya Berinsulasi XLPE
- Konduktor: Konduktor Aluminium terdampar padat, Cl.2 sesuai IEC 60228
- Isolasi: XLPE (polyethylene yang dihubungkan silang) berperingkat 90°C
- Selubung: Tipe PVC atau FR-PVC ST2 ke IEC 60502, hitam
Standar Kabel Daya Berinsulasi XLPE
- Internasional: IEC 60502-1, IEC 60228
- China: GB/T 12706, (GB/T 18380-3 hanya untuk ZR-YJLV)
- Standar lainnya: seperti BS, DIN dan ICEA berdasarkan permintaan
Data Teknis Kabel Daya Berinsulasi XLPE
- Tegangan terukur: 21/35(36)kV
- Suhu Konduktor Maksimum: di bawah kondisi normal (90°C), darurat (130°C) atau hubung singkat tidak lebih dari 5 dtk (250°C)
- Suhu Ambien Min.: 0°C, setelah pemasangan dan hanya jika kabel dalam posisi tetap
- Jari-jari Tekuk Min.: 20 x OD kabel untuk inti tunggal, 15 x OD kabel untuk multi inti
Spesifikasi Kabel Daya Berinsulasi XLPE
| Penampang nominal konduktor (mm²) |
Jumlah/Dia. Untaian Konduktor (pc/mm) |
Ketebalan Isolasi (mm) |
Ketebalan Selubung (mm) |
Perkiraan OD (mm) |
Perkiraan Berat (kg/km) |
Resistansi D.C Maksimum Konduktor (20°C) (Ω/km) |
Tegangan Pengujian A.C (kV/5 menit) |
Peringkat Arus Di udara (A) |
Peringkat Arus Di tanah (A) |
| 4 × 4 |
1/2.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
1/2.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/2.52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24/2.52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2.52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61/2.52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61/2.97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
